Calcul d'un dôme géodésique 3/4 de fréquence 3

Les fondations du dôme

 Masse de la structure : 350 kg

 15 pavés de 16 x 16 cm

 Nature du sol : sable mélangé sur roche calcaire

 Pression exercée pour un  pavé par mm2 :

 F = m x g = (350 x 9.81) /15 = 228.9 N

 P = 228.9 /160²  soit 0.0089 N/mm2

Les indices de pression d'un terrain sont exprimés en Newton/mm²

• .5 à 0,7 N/mm² pour les matériaux les plus stables (la roche, le gravier et sable mélangés),

• de 0,69 à 0,4 N/mm² pour une bonne portance ( les sables grossiers),

• 0,39 à 0,1 N/mm² pour une portance modérée ( sable, glaise sablonneuse),

• et de 0,09 à 0,03 N/mm² pour une portance faible ( remblai).


 D'après mon calcul, il semblerait que la portance des pavés soit surdimensionnée...

Bien sûr, j'ai oublié le poids de la neige, le vent et l'age du capitaine...
A suivre...

 Ouf ! fini...

L'entrée du dôme



















Traitement de la charpente du dôme

Un mélange pas cher, un peu mieux que l'huile de vidange.

Recette d’après d'après le forum Copains des Copeaux :

1ère couche : 30% huile + 70% d'essence de térébenthine (+ un peu de siccatif bien sur ! ).
2ème couche : 50% huile + 50% d'essence de térébenthine (+ un peu de siccatif).
3ème couche : 70% huile + 30% d'essence de térébenthine (+ un peu de siccatif) Voir carrément 100% huile.

Petite précaution à prendre.

L'huile de lin a une forte propension à l'auto combustion... Les chiffons imprégnés doivent être soit enfermés dans un bocal hermétique ou bien étalés pour sécher...

Deuxième jour :

 Heure de l'apéro avec ma chérie.

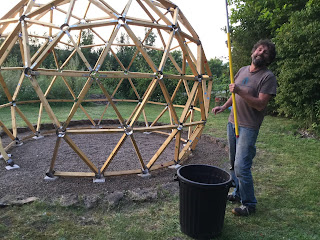

Fin de chantier

Construction géodésique d'un abri à tomates


Début de chantier 11h 00

20 h 46 fin de chantier

Principe de montage des entretoises et des connecteurs.
